工程案例

CASE

安徽精捷塑胶技术厂房车间净化工程案例
安徽精捷塑胶技术厂房车间净化工程案例
国巨电子厂房净化工程案例
国巨电子厂房净化工程案例
小熊电器大型厂房净化工程案例
小熊电器大型厂房净化工程案例
大族激光厂房净化工程案例
大族激光厂房净化工程案例
卡士莫实业机电净化工程案例
卡士莫实业机电净化工程案例
佛塑科技厂房净化工程案例
佛塑科技厂房净化工程案例
卡尔蔡司(光学镜片)净化工程案例
卡尔蔡司(光学镜片)净化工程案例

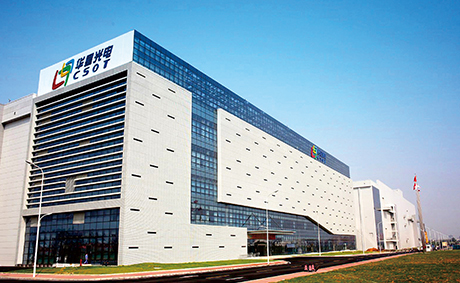

华星光电净化工程案例
华星光电净化工程案例

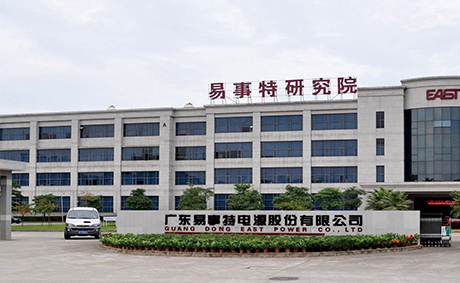

易事特UPS/电子器件净化工程案例
易事特UPS/电子器件净化工程案例

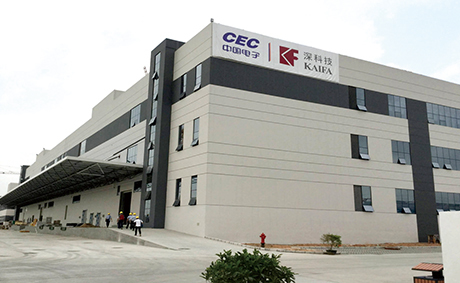

长城开发科技电子器件净化工程案例
长城开发科技电子器件净化工程案例

电子光学无尘净化车间工程解决方案

电子光学(半导体、PCB、芯片、晶片、摄像头、光学镜片、LCD、OLED、液晶、显器件FED、多晶硅等)的生产对车间环境要求很严,制造工序不同,部分区域的洁净度要求也不同,通常以十级、百级、千级、万级、十万级为标准。而每一个区域环境,如温度、湿度,洁净室工艺方面也要考虑照明、抗静电、抗威震、废弃废水、大宗气体和特殊气体的排放等,同样有规范标准,这些环境参数关系到产品的合格率和使用寿命,因此超洁净车间才能赋予产品品质上的首要保障。

电子生产车间
电子生产车间
电子生产车间
电子生产车间
装配车间
装配车间
FPC车间class 10k无尘净化
FPC车间class 10k无尘净化
装配车间class 10k无尘净化
装配车间class 10k无尘净化
千级生产车间
千级生产车间
组装车间class 10k无尘净化
组装车间class 10k无尘净化
LED分光车间
LED分光车间
测试车间
测试车间
千级生产车间
千级生产车间

服务的客户

BRAND

萨特隆
萨特隆
卡尔蔡司
卡尔蔡司
华星光电
华星光电
光韵达
光韵达
佛塑科技
佛塑科技
东聚电子
东聚电子
怡合达
怡合达
中国电子深科技
中国电子深科技
振华电子
振华电子
易事特
易事特
亿都半导体
亿都半导体
怡高集团
怡高集团
新鸿威科技
新鸿威科技
佛山金智节能
佛山金智节能
科密制动
科密制动
卡士莫
卡士莫
晶讯光电
晶讯光电
盈沣科技
盈沣科技
金博恩
金博恩
小熊智能电器
小熊智能电器
美拜电子
美拜电子
佛山普立华科技
佛山普立华科技
艾仕仑科技
艾仕仑科技
大鹏电子科技
大鹏电子科技
大族激光
大族激光
德力光电
德力光电
广东鑫信工业
广东鑫信工业
绿展集团
绿展集团

BIM设计

DESIGN

总厂规模效果
隔间深化设计
隔间深化设计
机电深化设计
中央基站管网
中央基站管网
中央基站管网
中央基站管网

品控管理

QUALITY

洁净度测试

FFU测试

静压测试

照明度测试

温湿度测试

防静电测试

电子厂房洁净度测试
(制造产品不同,要求也不同,以下为参考,非标准)
洁净度测试是无尘室性能测试的核心,气流测试、压力测试,与泄漏测试,都只在确认无尘室的洁净度不受外来影响,因此洁净度测试都放在前述几项测试都通过之后。洁净度测试完毕,与落尘有关的性能因素就都测试完毕,其他测试对洁净度影响不大,或是属于其他环境测试。
测试仪器:洁净度测试使用微粒计数器,仪器须经校正合格且仍在有效期限内及均须检附合格之校正档。
洁净度等级定级的粒径范围0.1~5.0μm。
测试步骤:确定采样点数量、绘制采样点布置图、确定测试仪器和采样量、现场采样、数据计算分析。
每个采样点最少采样时间为1分钟,且采样量应按照采用设备为准取值。
信赖度上限:任一无尘室或独立的隔间,若是取样点数小于10(2到9),每一取样点的平均值代表该点的微粒量测值。
电子厂房FFU测试
(制造产品不同,要求也不同,以下为参考,非标准)
FFU广泛应用于无尘室、无尘操作台、无尘生产线、组装式无尘室和局部百级等应用场合。足够的风速与风量是洁净度的保证,过大的风速与风量不仅浪费能量,而且有时会影响正常的工作。
检查空气管和探头有没堵塞。
将探头的支撑脚紧贴于FFU表面、稳定。
由于是压差式风速计,因此读数时注意空气管不可被挤压,不可晃动。
每片FFU测量两点,计算平均值。
要求FFU风速上下相差不可大于20%。
电子厂房静压测试
(制造产品不同,要求也不同,以下为参考,非标准)
静压差的测定应在洁净室(区)的风速、风量和送风均匀性检测合格后进行,并应在所有的门关闭时检测。
仪器宜采用各种微差压力计,仪表灵敏度应小于1.0Pa。
级别不同的洁净室区域与非洁净室区域之间的静压差,不小于5Pa。
洁净室与室外的静压差,不应小于10Pa。
打开空气洁净度等级高于百级的单向流洁净室门时,门内0.6米的室内工作区含尘浓度不应大于相应级别的含尘浓度限值。
电子厂房照明度测试
(制造产品不同,要求也不同,以下为参考,非标准)
洁净车间照明亮度标准与普通室内要求不同,所有照明灯具均要求符合《洁净室工程施工与验收》标准,灯具必须带有机玻璃或者其他材质的透明灯罩,照明灯具周边具有不产尘、不集尘等特点。
照度的测定要求室内照度的测定必须在室温稳定,光源光输出稳定后再进行测定。
照度的测定方法:第一,照度的测点应距离地面0.85m, 按间距1~2m布点,测点距离墙1m。第二,记录实测值并计算总的平均照度。第三,照度测定一般是不含局部照明以外的一般照明。
合格标准: 应符合设计要求,根据(洁净厂房设计规范)的要求,洁净室内一般照明的均匀度不应小于0.7。
电子厂房温湿度测试
(制造产品不同,要求也不同,以下为参考,非标准)
洁净车间湿度的基本工作条件,几乎所有的洁净室对于湿度都有明确的要求。湿度过大会使许多物质发生化学反应,从而影响产品质量,甚至使设备失效,产品报废。湿度过低又会使许多物质脱水变形,失去原有的功能。
净化车间内的空气环境温度和相对湿度在检测之前,净化空调系统必须持续运作起码12个小时以上。
依据环境温度和相对湿度波动范围,检测宜持续开展8-48小时,每一次检测间隔时间不可超出30分钟。
净化车间内的测点通常应布置在距外墙表面层超出0.5米、距地0.8米的相同高度上;也可依据区域大小,各自布置在距地不一样高度的多个平面上。
电子厂房防静电测试
(制造产品不同,要求也不同,以下为参考,非标准)
静电问题不是只有半导体业才有,其他行业也有类似问题。微小物质上若是含有静电,就会变成非常难处理的问题,因为传输变的很不容易。另外在无尘室里面,若是物体表面带有静电,就很容易吸引灰尘造成污染。
静电测试的目地是量测空气中正离子与负离子的含量,依此数据可模拟物体在该气流场中之残余表面电压。
防静电测试方面通常为地面静电测试,测试的环境温度15-35℃,相对湿度45%-70%(测试设备不同,标准也会不同,仅供参考)。
联系电话

麦总:18665110000

品质管理

施工工地符合ISO14001和OHSAS18001体系要求,不会有任何对环境造成损害,影响周边可持续发展的事故发生

1

材料品管

于设备材料采购时,即应依制造批次提出材质证明及检验报告。
2

工厂品管

设备制作过程中,至制作工厂进行现场检验,如:组件品牌、组装流程、作业质量、环境等。
3

运输品管

设备管材在运送之前,应做好包装及保护措施并于运送过程做好装卸及堆栈安全措施。
4

现场保管

设备抵达现场应规划堆置贮存区,并做好相关天气状况及洁净度等防护措施。
5

材料检验

现场根据规范要求及供应商提供的材料检验进厂材料。
6

施工品管

安装过程中,需要填写中间检查表,随时掌控相关组装接合质量,如螺栓接合、焊接等。
7

设备检验

组装完成的设备(如配电柜)须就外观、连接点及其他相关技术需求进行检验。
8

仪器校正

安装完成的仪器须进行精确度校正,并做好相关衔接要求。
9

作业程序

施工过程中须就相关设备、仪器及管线进行程序安排并掌控相关进度。
10

静态管理

依业主规范实施人员、车辆、证件管理。
11

动态管理

施工现场巡检稽核查验并予以纪录处理。
12

安全管理

协议组织,施工、吊装、动火、特殊作业。
13

环境卫生

6S稽核、环境卫生管理。
14

警勤管理

证件管制办理、进出厂管制。
15

教育倡导

工具箱会议、教育训练、倡导管制。
16

人员管理

统一制施工背心、安全帽规范。
